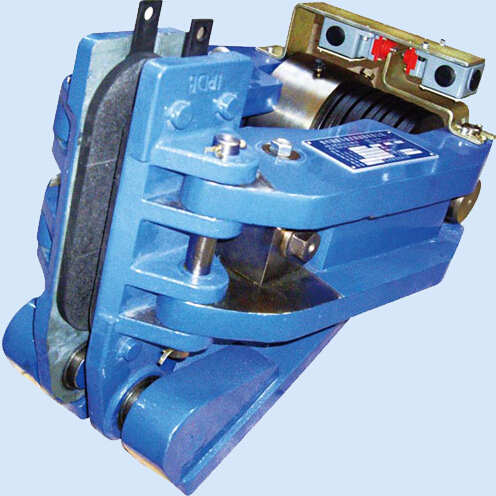

ST SE SH失效保護盤式制動器

產品介紹 Product Introduction

電磁失效保護盤式制動器：3SE；4SE；5SE；450SE；56SE；560SE；561SE；ST1SE；ST2SE液壓失效保護盤式制動器：3SH；4SH；5SH；450SH；ST1SH；ST2SH；ST3SH；ST4SH；ST5SH；ST10SH；ST16SH；ST25SH；904SH；ST40SH氣動失效保護盤式制 ......

立即咨詢 聯系我們

電磁失效保護盤式制動器：
3SE；4SE；5SE；450SE；56SE；560SE；561SE；ST1SE；ST2SE
液壓失效保護盤式制動器：
3SH；4SH；5SH；450SH；ST1SH；ST2SH；ST3SH；ST4SH；ST5SH；ST10SH；ST16SH；ST25SH；904SH；
ST40SH
氣動失效保護盤式制動器：
3SP；4SP；5SP；450SP
液壓直動盤式制動器：
ADH60；ADH90；ADH120；DADH75；DADH80；DADH90；DADH120；DADH195；DADH350
氣動直動盤式制動器:
ADP60M；ADP61M；ADP62M
氣動鉗盤式制動器
CQPL12.7A-A；CQPL12.7A-B；CQPL12.7B；QPL12.7A-A；QPL12.7A-B；QPL12.7-A；QPL12.7-B；
QP30-D；QP25.4-D；CQP30-D；CQP25.4-D；PDA5；PDA10；PDB5；PDB10；PDB19；PDC5；PDC10
電磁鉗盤式制動器：
DCPZ12.7-250；DCPZ12.7-300；DCPZ12.7-400
液壓鉗盤式制動器：
SB(YQP)50；SB(YQP)100；SB(YQP)160；SB(YQP)250；SB(YQP)315；SB(YQP)400；
SBD安全制動器：
SBD100-A；SBD125-A；SBD160-A；SBD200-A；SBD250-A；SBD-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD80-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD120-D；SBD240-D

SH系列液壓失效保護制動器概述：SE 、SH 、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速。使用條件：
環境溫度: -20℃ -50℃ 。 周圍工作環境中不得有易燃、易爆氣體。
空氣相對濕度不大于90% 。
使用地點的海拔高度符合GB755-2000。
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

產品詳情
SE、SH 、SP系列失效保護盤式制動器工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短。
安裝公差大，制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤的垂直度偏差:最大值:±4‰。
制動盤相對于底座的中心距偏差:最大值:±2.5mm 。
該系列包括下列類型制動器:
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。
5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)
安全制動器制動力大，和工作制動器一樣。
發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。
安裝公差大，制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。
該系列包括下列類型制動器:所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP 系列。氣動釋放(5bar)
備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。根據用戶不同的需求，可加裝下列裝置:襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。電話 13803910788
制動顯示(通過顯示開關實現)。
手動釋放顯示(通過顯示開關實現)
特殊應用:用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。

若有需求，請與我們的技術人員聯系。
彈簧制動-液壓礙放-適合盤厚: 30mm
ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH基本參數和尺寸ΦB-單位: mm
基 本 參 數制動力力矩公式N.m制動力矩=制動力/1000 X (ΦB/2-68)晌應時間S0.2兩側退距mm0.7釋放壓力bar100進油口尺寸"Z1 /4額定制動力 NST1SE:35000(安全制動)/25000(工作制動)ST2SE:70000(安全制動)/50000(工作制動)ST3SE:147000(安全制動)/105000(工作制動)外 形 尺 寸 mm完全釋放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135總油缸容積cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A基本參數制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5ΦB-單位: mm
制動力N220 000釋放壓力bar110-120完全釋放的移位容量cm3180總油缸容積cm3310響應時間s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

ST10SH 、ST16SH 、ST25SH 、ST40SH
ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM；
ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM；
ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM；
ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM；
ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本參數和尺寸表單位
制動器型號ST10SHST16SHST25SHST40SH基本參數制動力矩公式:N.m制動力矩=制動力/1000x(ΦB/2-75)制動力矩=制動力/1000x(ΦB/2-90)制動力矩=制動力/1000 x (Φ B/2-90)制動力矩=制動力/1000 x (B/2-100)額定制動力N81000150000200000288000進油口尺寸進油口均為:M18x1.5間隙mm212工作壓力MPa131519油缸容積mL275360560810響應時間S0.2完全釋放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630
