電力液壓推動器YT1-90/8

YT1-18Z/2,YT1-25Z/4,YT1-45Z/6,YT1-90Z/8,YT1-125Z/10,YT1-180Z/12電力液壓推動器

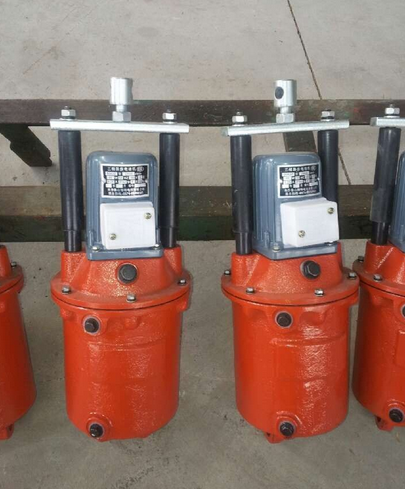

YT1-25Z/4 電力液壓推動器
概述
YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。
結構及動作簡介   YT1-25Z/4 電力液壓推動器
推動器由兩部分組成，驅動電動機及器身 （離心泵），器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧（推動器或制動器帶有負荷彈簧者），產生機械運動。（若與YWZ系列液壓推動器匹配則松閘）。
當斷電時 ，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。（若與YWZ系列制動器匹配則抱閘）。
技術參數  YT1-25Z/4 電力液壓推動器
型號 額定推力
（N） 額定行程
（mm） 驅動電機
功率（W）
每小時最大操作
次數（次/小時）
不具有負荷彈簧
YT1-18Z/2 180 25 60 720
YT1-25Z/4 250 40 60 720
YT1-45Z/6 450 60 12 720
YT1-90Z/8 900 80 250 720
YT1-125Z/10 125 100 400 720
YT1-180Z/12 1800 120 400 720
YT1-320Z/12 3200 120 1100 720
