電力液壓鼓式制動器總裝圖配件名稱

制動器總裝圖

　　1、底座2、電液推動器3、三角板4、制動彈簧5、力矩調節螺母6、緊固螺母7、補償緊定螺栓、螺母8、拔銷9、補償套10、制動拉桿l1、防松螺母、隔套、墊片 12、制動臂 13、制動瓦塊 14、鎖緊螺栓、螺母15、退距均等杠桿 l6、互鎖銷

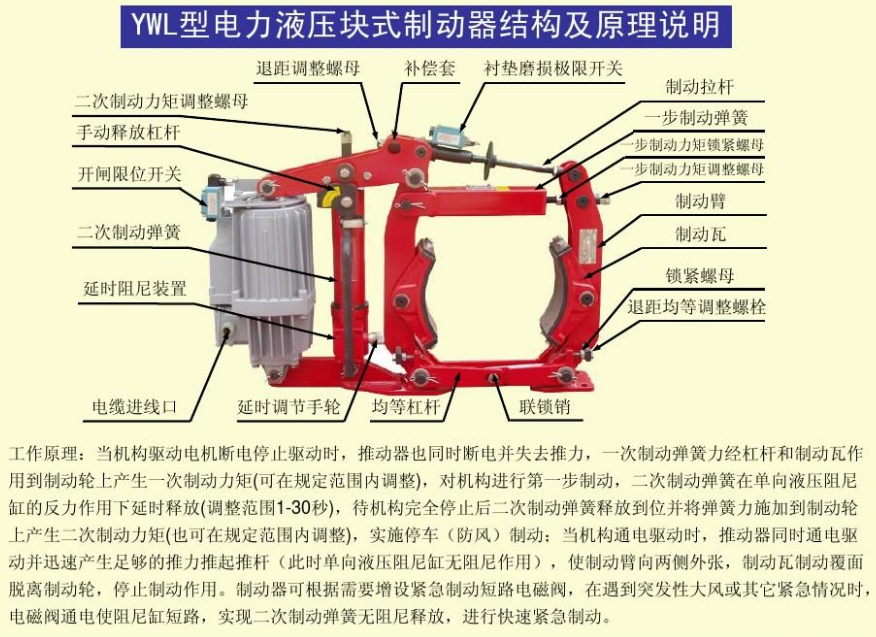

　　圖1 制動器總圖

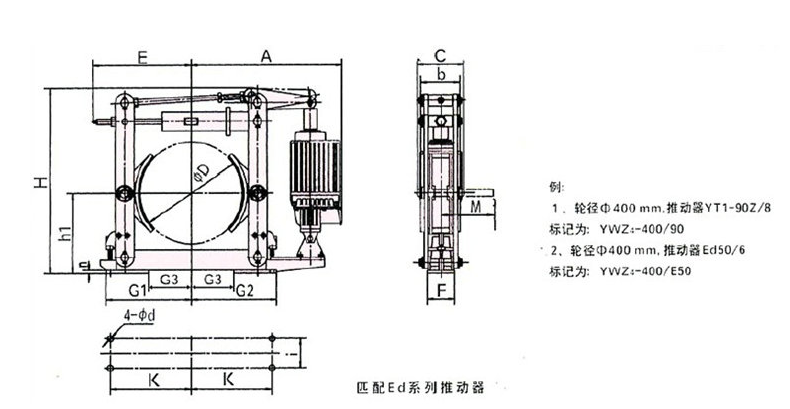

制動器機構運動簡圖

　　1、2、電液推桿裝配3、三角板4、5、制動彈簧裝配6、制動拉桿7、8、制動臂

　　圖2 制動器機構運動簡圖
