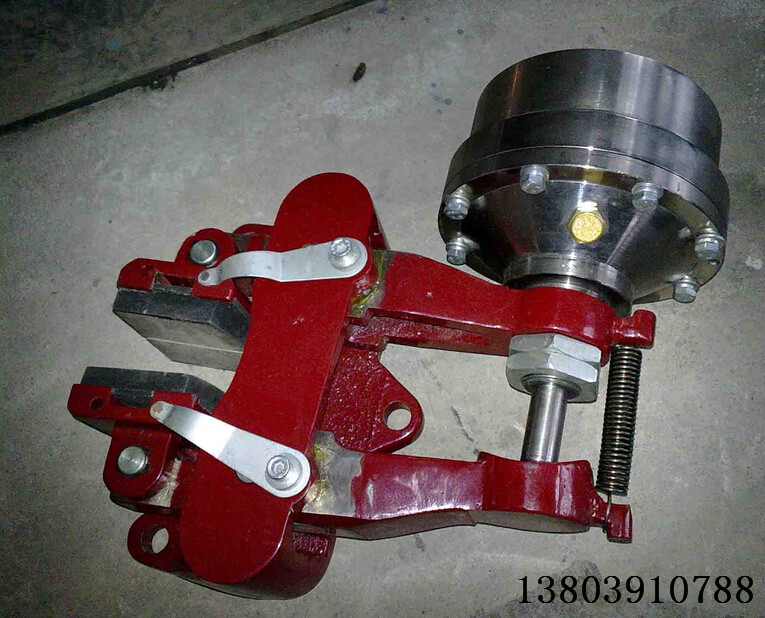

QP12.7盤式制動器的安裝

盤式制動器的安裝

·首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。

·將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.

·裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中央與制動盤厚度中央成一直線,安裝位置尺寸見結構圖.

三、盤式制動器調試

·調整氣壓值，其范圍為5~7巴。

·正常工作錢，首先是制動器試動作幾回，檢驗制動器有無異常現象。

·摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。

四、盤式制動器維修

當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：

1、氣缸， 2、右制動臂 3、復位彈簧 5、活塞桿 6、調整桿 7、螺母 8、左制動臂 9、基座 10、制動塊11、彈簧鋼絲 12、摩擦片
