歡迎訪問電力液壓推動器-氣動鉗盤式制動器廠家-焦作制動器股份有限公司官網!

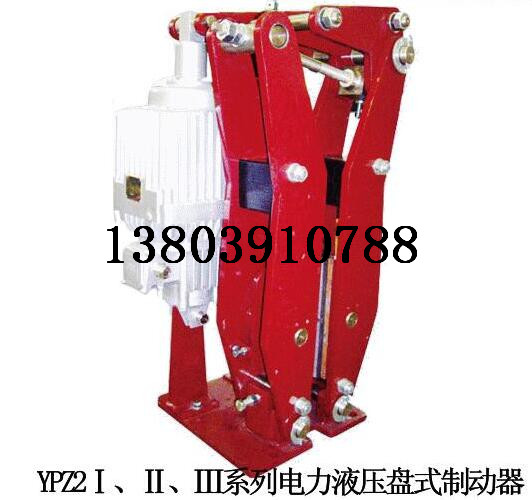

YPB型盤式制動器，以新型的單推桿電力液壓推動器作驅動裝置，主要用于起重、運輸、治金、礦山、港口、建筑等機械設備裝置中。
內置式制動彈簧可以方便地調整，達到不同的制動力矩
各鉸點采用自潤滑軸承
隔套和銷軸采用不銹鋼，外表美觀，耐腐蝕
插入式制動塊，可以快速更換
自動補償制動塊的磨損，限位開關組成了一套完備的安全保護裝置
采用新型的無石棉制動材料，耐高溫且高而穩定的磨擦系數
推動器的電壓和頻率可以按用戶要求而定
制動器可以垂直布置在制動盤左、右二側，也可以水平布置，用于立式驅動裝置中，如回轉機構
本制動器與國外同類型產品經電腦模擬試驗，工作系數達到同一水平，零件可以互換

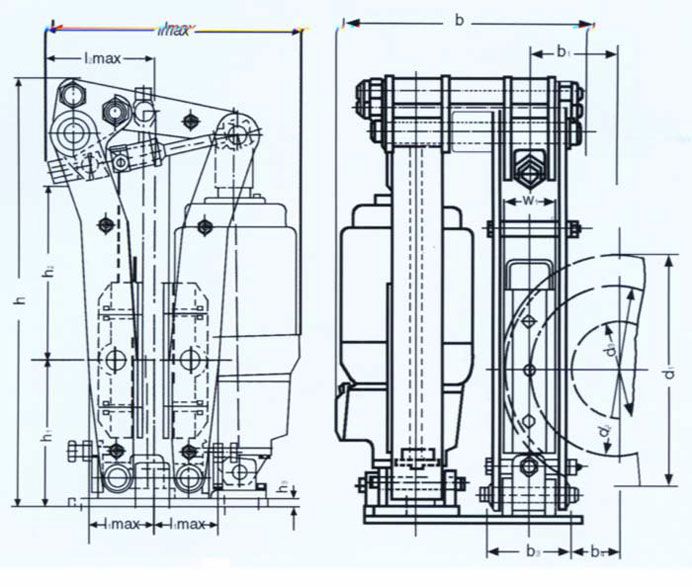

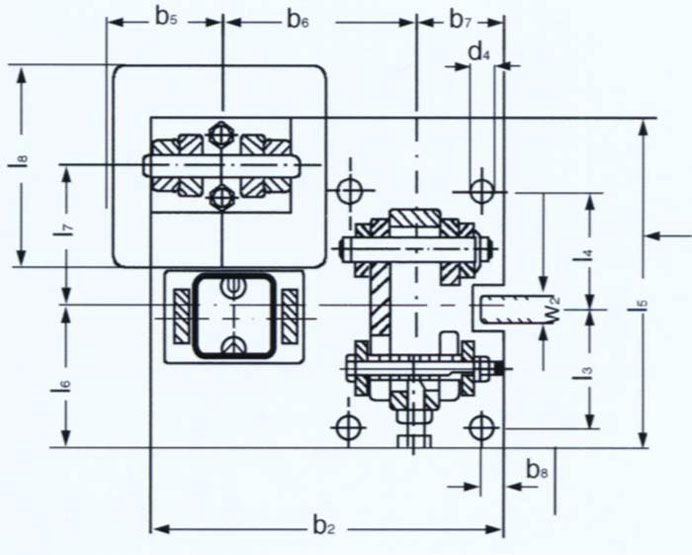

| h | h2 | w1 | d4 | b2 | l5 | h1 | l3 | l4 | b3 | l1 | l2 | b7 | l6 | b6 | l7 | b8 | h3 | s1 |
| 670 | 27 | 70 | 18 | 300 | 300 | 230 | 80 | 180 | 120 | 111 | 190 | 80 | 100 | 150 | 140 | 20 | 14 | 1.25 |
| 制動盤 直徑 | 制動盤相關尺寸 | 推動器型號 | ||||||||||||||||
| ED80/6 | ED50/6 | ED30/6 | ED23/5 | |||||||||||||||
| d1 | b1 | d2 | d3 | b1 | b4 | A1 | 制動力 kg f-m(nm) μ =0.45 | |||||||||||
| 315 | 30 | 235 | 120 | 118 | 58 | 99 | 39(380) | 28(270) | ||||||||||
| 355 | 30 | 275 | 160 | 138 | 78 | 99 | 117(1150) | 68(670) | 45(440) | 33(320) | ||||||||
| 400 | 30 | 320 | 205 | 160 | 100 | 99 | 138(1350) | 81(790) | 53(520) | |||||||||
| 450 | 30 | 370 | 205 | 180 | 125 | 99 | 159(1560) | 93(910) | ||||||||||
尺寸單位（ mm ） | 依推動器型號確定的尺寸 | |||||||||||||||||
| b | 350 | 350 | 385 | 385 | ||||||||||||||
| l | 440 | 440 | 455 | 455 | ||||||||||||||
| b 5 | 120 | 117 | 155 | 155 | ||||||||||||||
| l 8 | 160 | 160 | 190 | 190 | ||||||||||||||
| l 5 | 105 | 110 | 120 | 120 | ||||||||||||||
| h | h 2 | w 1 | d 4 | b 2 | l 5 | h 1 | l 3 | l 4 | b 3 | l 1 | l 2 | b7 | l6 | b6 | l7 | b8 | h3 | s 1 | |
| 820 | 330 | 90 | 22 | 370 | 375 | 280 | 130 | 130 | 140 | 145 | 205 | 90 | 150 | 205 | 172 | 20 | 14 | 1.6 | |
| 制動盤 直徑 | 制動盤相關尺寸 | 推動器型號 | |||||||||||||||||
| ED50/6 | ED80/6 | ED121/6 | ED201/6 | ||||||||||||||||
| d 1 | b 1 | d 2 | d 3 | b 1 | b 4 | A 1 | 制動力 kg f-m(nm) μ =0.45 | ||||||||||||
| 400 | 30 | 300 | 160 | 150 | 80 | 180 | 82(800) | 142(1395) | 276(2700) | ||||||||||
| 450 | 30 | 350 | 210 | 175 | 105 | 180 | 94(920) | 166(1625) | 315(3085) | ||||||||||
| 500 | 30 | 400 | 260 | 200 | 130 | 206 | 108(1060) | 189(1855) | 362(3550) | ||||||||||
| 560 | 30 | 460 | 320 | 230 | 160 | 206 | 218(2135) | 417(4085) | 637(6250) | ||||||||||
| 630 | 30 | 530 | 390 | 265 | 195 | 206 | 480(4705) | 727(7125) | |||||||||||
| 710 | 30 | 610 | 470 | 305 | 235
| 206 | |||||||||||||
| 尺寸單位（ mm ） | 依推動器型號確定的尺寸 | ||||||||||||||||||
| b | 450 | 450 | 445 | 445 | |||||||||||||||
| l | 485 | 485 | 510 | 510 | |||||||||||||||
| b 5 | 155 | 155 | 148 | 148 | |||||||||||||||
| l 8 | 190 | 190 | 240 | 240 | |||||||||||||||
| l 5 | 190 | 190 | 205 | 205 | |||||||||||||||
| h | h 2 | w 1 | d 4 | b 2 | l 5 | h 1 | l 3 | l 4 | b 3 | l 1 | l 2 | b 7 | l 6 | b 6 | l 7 | b 8 | h 3 | s 1 |
| 1100 | 490 | 120 | 27 | 410 | 460 | 370 | 180 | 180 | 160 | 170 | 285 | 110 | 230 | 225 | 165 | 30 | 20 | 1.6 |
| 制動盤 直徑 | 制動盤相關尺寸 | 推動器型號 | ||||||||||||||||
| ED121/6 | ED201/6 | ED301/6 | ||||||||||||||||
| d 1 | b 1 | d 2 | d 3 | b 1 | b 4 | A 1 | 制動力 kg f-m(nm) μ =0.45 | |||||||||||
| 560 | 30 | 440 | 250 | 215 | 135 | 346 | 367(3595) | 509(4985) | 743(7280) | |||||||||
| 630 | 30 | 510 | 320 | 250 | 170 | 346 | 425(4165) | 590(5780) | 861(8235) | |||||||||
| 710 | 30 | 590 | 400 | 290 | 210 | 376 | 492(4820) | 683(6690) | 996(9760) | |||||||||
| 800 | 30 | 680 | 490 | 335 | 255 | 376 | 1148(11250) | |||||||||||
| 1000 | 40 | 880 | 690 | 435 | 355 | 376 | 1486(14560) | |||||||||||
| 依推動器型號確定的尺寸 | ||||||||||||||||||
| b | 490 | 490 | 490 | |||||||||||||||
| l | 535 | 535 | 535 | |||||||||||||||
| b 5 | 148 | 148 | 148 | |||||||||||||||
| l 8 | 240 | 240 | 240 | |||||||||||||||
| l 5 | 320 | 320 | 320 | |||||||||||||||
